Vzorová řešení aplikací lineárních jednotek

Vzorová řešení:

XY manipulátor

EX-01179

Kleště, přísavky, lasery a skenery se používají pro obrábění, třídění, polohování a kontrolu obrobků. 2D lineární manipulátory tohoto druhu jsou ideální pro dynamické úlohy typu pick-and-place. Nástroj je často veden na místo shora pomocí konzolové osy, zatímco osa X se používá k jeho přesunu do různých poloh. Tímto způsobem lze nést díky nízké výchylce profilu a mimořádné únosnosti lineárních os i široké nástroje.

• 3D PDF  - 36 MB
• CAD data - 1 MB
• Kusovník PDF - 146 KB

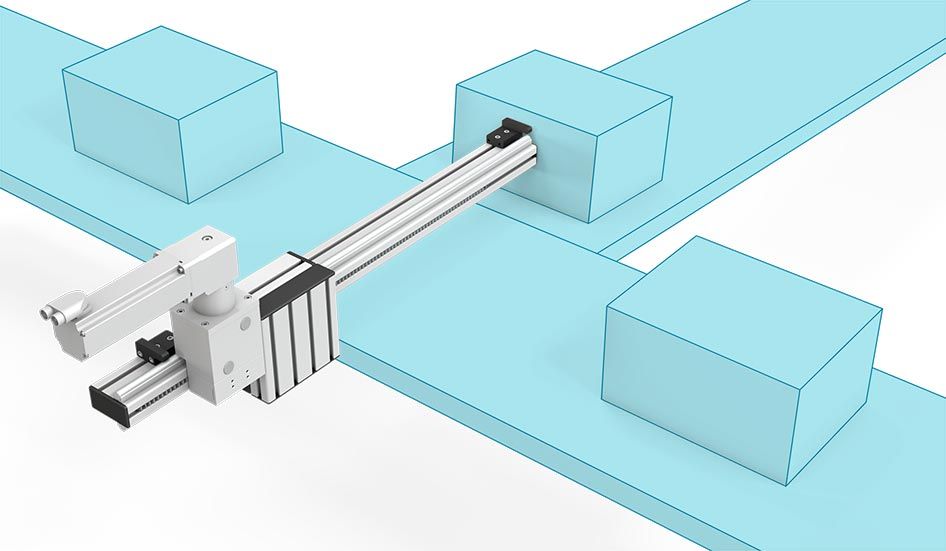

Konzolová osa

EX-01175

Konzolové osy využívají nosný profil lineární jednotky k vyvíjení síly na obrobek nebo k přesné poloze nástroje. Jsou velmi vhodné pro četné výrobní a logistické aplikace, zkoušky materiálu a zatížení. Statická poloha vozíku a pohyblivý hliníkový profil konzolové lineární jednotky umožňují flexibilní využití prostoru. Item konzolové osy mohou být navrženy s lehkými podpěrnými profily pro vynikající dynamiku nebo s těžkými profily a robustními hřebeny pro vynikající nosnost.

• 3D PDF - 20 MB
• CAD data - 605 KB
• Kusovník PDF - 243 KB

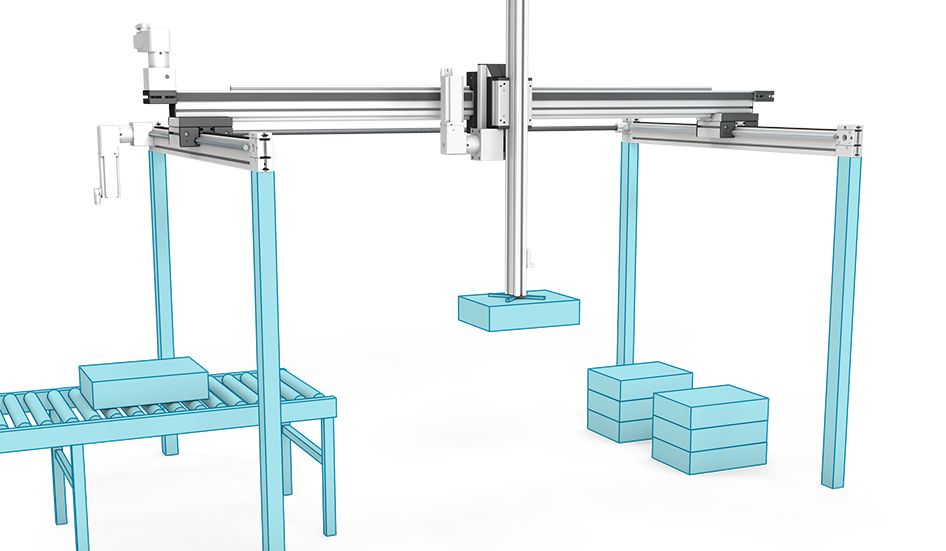

3D manipulátor

EX-01176

3D manipulátory provádějí náročné polohovací úkoly ve třech rozměrech. Obrobky jsou sbírány, přemísťovány a ukládány pro stohování, dělení nebo zpracování. Pro konstrukci systémů pick-and-place lze uchopovací prvky a nástroje pro daný úkol připojit k vozíkům a nosným profilům. Četné základní modely umožňují najít ideální kombinaci lineárních jednotek tak, že 3D aplikace může být optimalizována na rychlost, přesnost a užitečné zatížení.

• 3D PDF - 2 MB
• CAD data - 1 MB
• Kusovník PDF - 254 KB

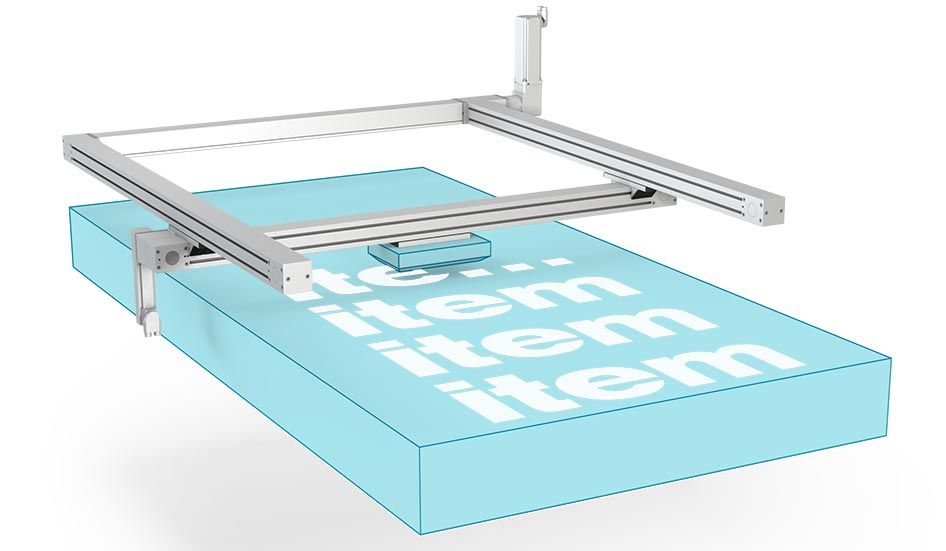

2D manipulátor

EX-01177

2D manipulátory jsou ideální v oblasti automatizace polohy, kde nástroj pohybuje v jedné úrovni. Tato dvouosá řešení se používají například pro tisk nebo testování povrchů. Nástroje, jako jsou tlačítka, senzory nebo tiskové hlavy, se často musí přesně pohybovat na velké vzdálenosti. Zvláště dlouhé synchronní hřídele automatizovaného systému a pevné nosné profily umožňují navrhnout 2D manipulátory s velmi širokou pracovní oblastí.

• 3D PDF - 22 MB
• CAD data - 1 MB
• Kusovník PDF - 246 KB

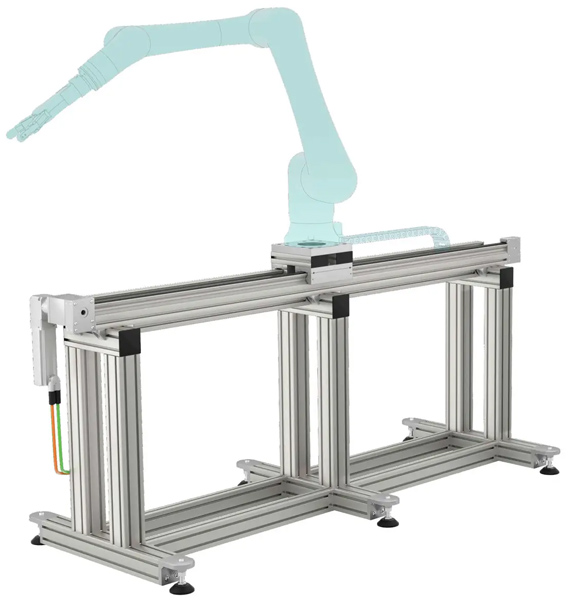

Lineární jednotka (jednoosá)

EX-01178

Při šroubování, vrtání nebo spojování v automatickém procesu pohybuje lineární jednotka obrobky, nástroji nebo robotem v podélném směru. Délka lineární osy není omezena délkou profilu. U mnoha modelů je možné zdvih prodloužit. Všechny lineární jednotky lze pro konkrétní aplikaci individuálně nakonfigurovat. Připojení motorů zjednodušují hnací sady.

• 3D PDF - 14 MB
• CAD data - 798 KB
• Kusovník PDF - 244 KB
