Vzorové riešenia aplikácií lineárnych jednotiek

Vzorové riešenia:

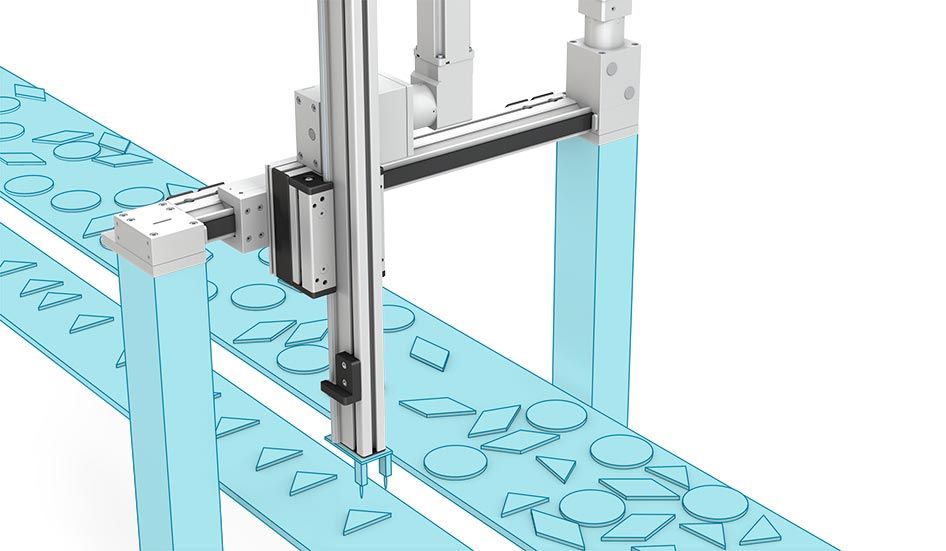

XY manipulátor

EX-01179

Kliešte, prísavky, lasery a skenery sa používajú pre obrábanie, triedenie, polohovanie a kontrolu obrobkov. 2D lineárne manipulátory tohto druhu sú ideálne pre dynamické úlohy typu pick-and-place. Nástroj je často vedený na miesto zhora pomocou konzolové osi, zatiaľ čo os X sa používa na jeho presunu do rôznych polôh. Týmto spôsobom je možné niesť vďaka nízkej výchylke profilu a mimoriadnej únosnosti lineárnych osí aj široké nástroje.

• 3D PDF  - 36 MB
• CAD dáta - 1 MB
• Kusovník PDF - 146 KB

Konzolová os

EX-01175

Konzolové osi využívajú nosný profil lineárnej jednotky k vyvíjania sily na obrobok alebo k presnej polohe nástroja. Sú veľmi vhodné pre početné výrobné a logistické aplikácie, skúšky materiálu a zaťaženie. Statická poloha vozíka a pohyblivý hliníkový profil konzolovej lineárnej jednotky umožňujú flexibilné využitie priestoru. Item konzolové osi môžu byť navrhnuté s ľahkými podpernými profilmi pre vynikajúcu dynamiku alebo s ťažkými profilmi a robustnými hrebeňmi pre vynikajúcu nosnosť.

• 3D PDF - 20 MB
• CAD dáta - 605 KB
• Kusovník PDF - 243 KB

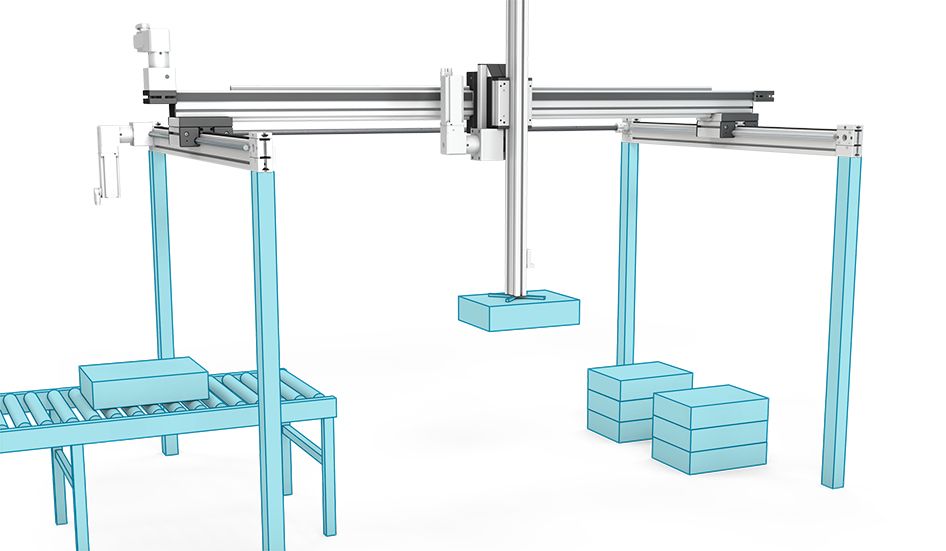

3D manipulátor

EX-01176

3D manipulátory vykonávajú náročné polohovacie úlohy v troch rozmeroch. Obrobky sú zbierané, premiestňované a ukladané na stohovanie, delenie alebo spracovanie. Pre konštrukciu systémov pick-and-place možno uchopovacie prvky a nástroje pre danú úlohu pripojiť k vozíkom a nosným profilom. Početné základné modely umožňujú nájsť ideálnu kombináciu lineárnych jednotiek tak, že 3D aplikácie môže byť optimalizovaná na rýchlosť, presnosť a užitočné zaťaženie.

• 3D PDF - 2 MB
• CAD dáta - 1 MB
• Kusovník PDF - 254 KB

2D manipulátor

EX-01177

2D manipulátory sú ideálne v oblasti automatizácie polohy, kde sa nástroj pohybuje v jednej úrovni. Táto dvojosová riešenia sa používajú napríklad na tlač alebo testovanie povrchov. Nástroje, ako sú tlačidlá, senzory alebo tlačovej hlavy, sa často musia presne pohybovať na veľké vzdialenosti. Zvlášť dlhé synchrónne hriadele automatizovaného systému a pevné nosné profily umožňujú navrhnúť 2D manipulátory s veľmi širokou pracovnou oblasťou.

• 3D PDF - 22 MB
• CAD dáta - 1 MB
• Kusovník PDF - 246 KB

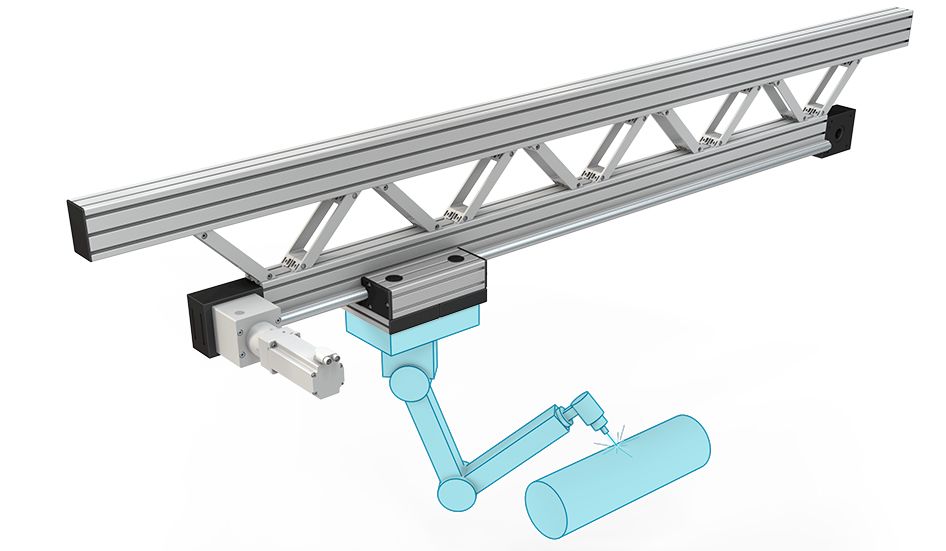

Lineárna jednotka (jednoosová)

EX-01178

Pri skrutkovaniu, vŕtaniu alebo spájaniu v automatickom procese pohybuje lineárne jednotka obrobky, nástrojmi alebo robotom v pozdĺžnom smere. Dĺžka lineárnej osi nie je obmedzená dĺžkou profilu. U mnohých modelov je možné zdvih predĺžiť. Všetky lineárne jednotky je možné pre konkrétnu aplikáciu individuálne nakonfigurovať. Pripojenie motorov zjednodušujú hnacie sady.

• 3D PDF - 14 MB
• CAD dáta - 798 KB
• Kusovník PDF - 244 KB
